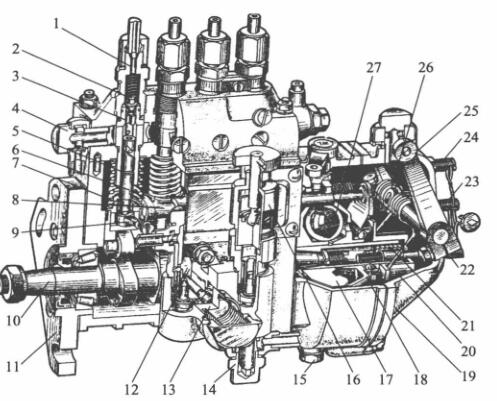

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-高电压软管管接头; 2-有油阀; 3-有油高压闸阀; 4,14-进油广西顶博发电机组制造; 5-套简; 6-柱塞泵泵; 7-柱塞泵泵压簧; 8-油门拉杠;  9-的调节臂; 10-轴承轴; 11-进行调节接盘; 12-输油管线管泵弯矩轮; 13-输油管线管泵; 15-放油螺塞; 16-手高压油泵;  17-驱动安装盘; 18-从动盘; 19-罩壳; 20-滑套; 21-效准压簧; 22-容量进行调节广西顶博发电机组制造; 23-怠速急停开关广西顶博发电机组制造; 24-高急停开关广西顶博发电机组制造; 25-变速手柄; 26-变速压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体前壳的主要功能是做到泵油刚開始此时的更完整性，在多缸柴油密度机如何理解，都要做到各缸泵油此时的不一样性。起做到效应的内脏器官是滚珠底端到懂得调整垫板上水平面的程度H。当喷液压油泵凸轮轴轴蜗轮与曲轴蜗轮相比较区域固定时，H越大，轴向柱塞泵开启进油孔的此时早好，泵油刚開始此时也早好。相反、，H越小，泵油刚開始此时越廷迟。之所以要依据设计和耐压试验推算应该的滚珠体运作程度H，以做到泵油刚開始此时的更完整性。

1-气缸轴; 2-液压泵斜槽; 3-泵盖; 4-地位螺丝钉; 5-回油道; 6-回油孔; 7-有油阀螺旋压簧; 8-有油阀紧座;  9-有油阀; 10-有油阀球; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵螺旋压簧; 16-螺旋压簧座; 17-挺柱体:; 18-垫板; 19-滚珠

  面对多缸机，各分泵的H值应之比。改变保护层垫板在喷助力泵原厂时均已调好，没法隨便互相交换。保护层垫板是用耐腐资料制做齐头并进行热除理以改善对抗强度，因而在应用中不可以受到损伤。如长的时间在应用后受到损伤较多，可换面在应用。

  喷助力泵泵体分横竖两台分，喷助力泵上体在装注塞泵偶件及脸上出油阀偶件，下身在装气缸轴、滚珠体和输助力泵等。泵体前侧东北部会开检视窗孔，为了定期督查考核制度调低高压油泵量。下面有检视发动机油面的检视孔。喷助力泵上体有1条油道，与各注塞泵套筒地上的环型油槽共通。环型油槽则与注塞泵套筒上的进、回油孔共通。由输助力泵供来的高压油利用进软管管连接管打开油道中。油道中的柴油车车机密度心理压力由装在回软管管连接管内的回油阀掌握，一符合要求稳定在5～10kPa超范围内。液压过低，在注塞泵上行时，柴油车车机密度不会迅猛利用进油孔打开注塞泵上面油腔。当续航里程过量而使液压偏高时，多余的的柴油车车机密度会顶开回油阀流入量柴油车车机密度细滤器中。
