前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷液压真空泵调压器为机器一直式调压器，其连接结构如图如图。I号喷液压真空泵调压器主要是由驱使器件、飞球、调压弹黄、齿轮传动方面和支配方面等分解成。I号喷液压真空泵调压器的驱使器件为包括60°。锥面的驱使器盘。在驱使器盘的里侧有6个沿径向的半圆圈凹坑。驱使器盘压紧在驱使器轴套上而与他并成二合一，如果利用半圆键和紧锁螺母使其和喷液压真空泵的轴承轴相通。

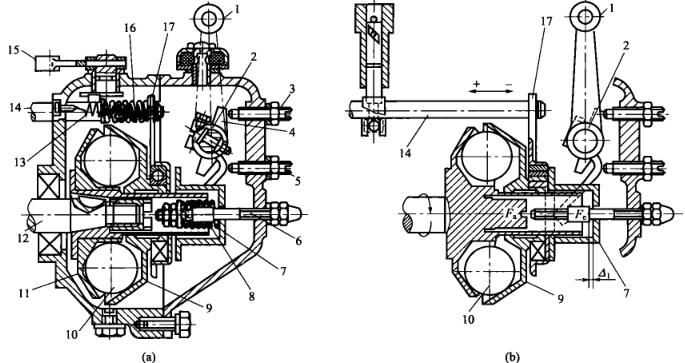

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  五个直径怎么算为25.4mm的飞球放至控制盘的凹槽体，随控制盘在一起转动。飞球另外侧为与中轴线成45°锥面的拉力盘，拉力盘滑套在控制轴套上。运转时飞球的离心分离力功能在拉力盘上，其轴径分力Fa.将使拉力盘沿轴径划动。套在拉力盘.上的划动轮毂轴承和传输板也进而可移動。传输板尾端套在油泵连接杆上，往往油泵连接杆也进而可移動，而改动油泵量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
