580KW静音机风能带并网发电厂厂站机并机柜路线电气公司图道理：由笔记本充电宝产品AC220V/DC24V，供应风能带并网发电厂厂站机把控好器选用打印传输电源模块DC24V。风能带并网发电厂厂站机通电后由KA5座谈会220V期间继电子产品产品打印传输一名通电移动手机表现。静音机风能带并网发电厂厂站机把控好器经由移动手机表现管路把风能带并网发电厂厂站机的功率、电流值，频段，钻速等风能带并网发电厂厂站机的不同的数据移动手机表现反映到把控好器，由把控好器发来标志位。   当柴油机风能发变频电动机初始化后，把电送过来电源启闭柜尾端的主母排。把控好器采用调整设计监控器完成一定的环境初始化汽柴油把控好，开启把控好，采用DC24V接触器启闭输入数据信息。风能发变频电动机把控好器采用的电压电流污染监测网管路，污染监测网到要求空气启闭初始化的电压电流，把控好器采用KA3接触器启闭输入重重送电数据信息，合上主电源启闭断路，空气启闭重重送电后重重送电指示箭头灯亮。当把控好调整设计必须要分闸的之前，采用KA6分闸接触器启闭输入分闸数据信息，主电源启闭空气启闭分闸，空气启闭分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主电开关柜
序号顺序	称谓	主要参数规格为	院校	数	厂家直销
1	全面、万能式框架结构塑壳断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	电站飞机机组把控好器	HGM9510	只	2	众智
3	交流电24v电源摸块	BAC06A	只	2	众智
4	中小型中间的继物品	HH52P    DC24V	只	8	正泰
5	大中型在期间继物品	HH52P AC220V	只	2	正泰
6	击穿器	RT14-20/6A	套	16	正泰
7	信号指示灯灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋转开关	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地系统铜排	TMY-60*6	米	2	国优
13	耐压子	一个圆形，色，M10	只	12	海坦
14	辅料		台	2	国优

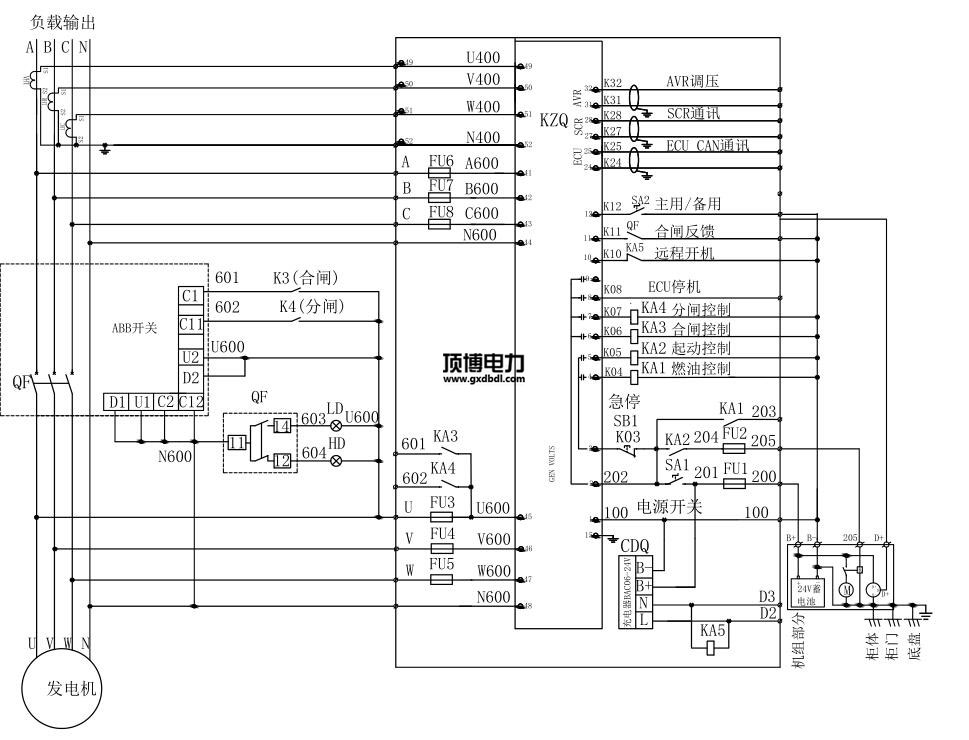

580KW柴油发电机并机柜线路电气图高清
