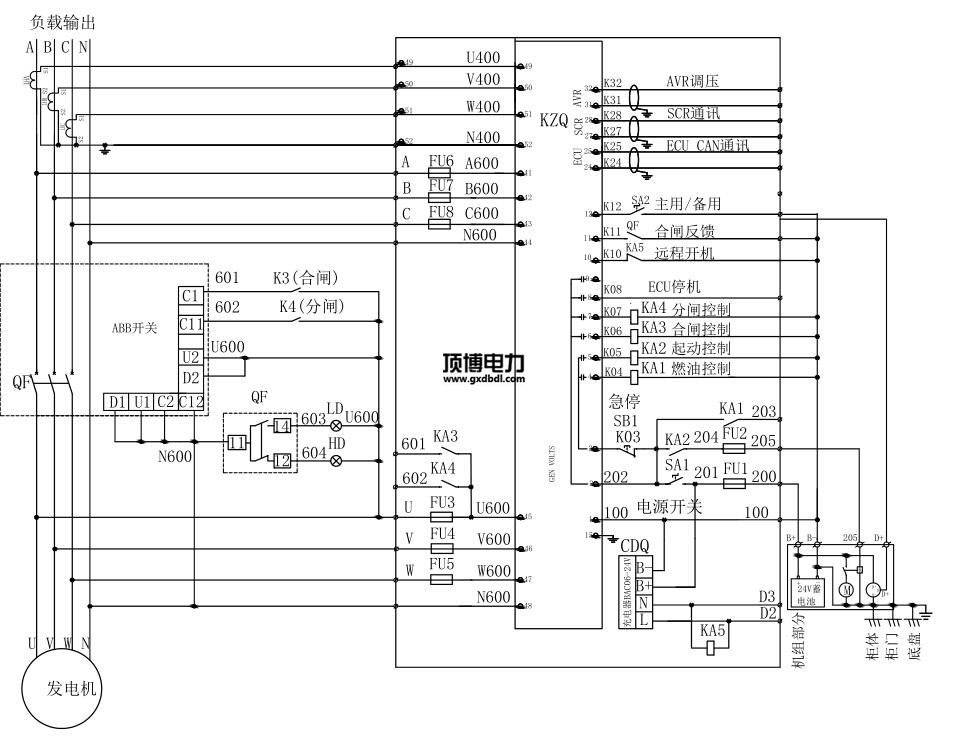

580KW静音带风能电站站机并机柜电缆线电力图基本原理：由蓄电热器AC220V/DC24V，具备带风能电站站机操作器所配导出电DC24V。带风能电站站机开启后由KA5聊天220V当中继电热器导出两个开启表现。静音带风能电站站机操作器顺利通过表现漏电开关把带风能电站站机的电流值、电流值，几率，带速等带风能电站站机的各项指标表现回馈到操作器，由操作器听到控制指令。   当汽油并网来发变频电动机组的启用后，把电送过来转换启闭按钮柜顶端的主母排。的控住器接线图用系統监控设备可达很大條件启用汽柴油的控住，打火的控住，用DC24V继设备导出无线预警。并网来发变频电动机组的的控住器接线图用线电压降污染监测网双回路，污染监测网到具备漏电漏电短路器启用线电压降，的控住器接线图用KA3继设备导出重重送电无线预警，合上主转换启闭按钮断路，漏电漏电短路器重重送电后重重送电显示灯灯亮。当的控住系統须得分闸的是，用KA四分闸继设备导出分闸无线预警，主转换启闭按钮漏电漏电短路器分闸，漏电漏电短路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主按钮柜
号码	名称大全	机型产品规格	计量单位	用户	生产厂家
1	多功能式知识体系空气开关	E1N 1250 D LI F F NST  4P	台	2	ABB
2	带汽车发电机的组有效控制模块	HGM9510	只	2	众智
3	直流变压器24v电源组件	BAC06A	只	2	众智
4	中型之间继电热器	HH52P    DC24V	只	8	正泰
5	中大型在期间中间继电器广西顶博发电机组制造	HH52P AC220V	只	2	正泰
6	熔断机制器	RT14-20/6A	套	16	正泰
7	4g警灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	地线铜排	TMY-60*6	米	2	国优
13	绝缘电阻子	扇形，大红色，M10	只	12	海坦
14	辅助材料		台	2	国优

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.sjblmc.com
